立式燃油(气)蒸汽锅炉

立式燃油(气)蒸汽锅炉

  • 产品分类:
  • 产品型号:
  • 产品规格:
产品简介:该产品炉胆采用水管贯流式、立式三回程,燃烧器采用顶烧式。火焰自顶部向下并完全展开、火焰流程长并且燃烧充分,每部分烟气经三个回程进
  • 产品描述/参数
  • 工艺流程/介绍

产品说明 /instructions

   该产品炉胆采用水管贯流式、立式三回程,燃烧器采用顶烧式。火焰自顶部向下并完全展开、火焰流程长并且燃烧充分,每部分烟气经三个回程进行热传递,大大降低了排烟温度,减少锅炉开机预热和关机时的热量损失,提高了热效率。拥有控制器的保护装置,接触器的自动恢复防触电功能,通过双重防逆流和排气热保护装置,强化安全机能。
◆冷炉启动快,短时间内实现高温高压;
◆自然循环,能承受大的温差;
◆具有水位、蒸汽压力等多重连锁保护
◆立式结构紧凑而美观,造型优雅,色彩明快,占地面积小便于安装;

产品参数 /parameter

型号  LSS0.5-0.7-Y.Q LSS1-1.0-Y.Q LSS1.5-1.0-Y.Q LSS2.0-1.0-Y.Q
项目 单位
额定蒸发量   kg/h 500 1000 1500 2000
额定工作压力 Mpa 0.7/1.25 1/1.25 1/1.25 1/1.25
饱和蒸汽温度  170/193 184/193 184/193 184/193
给水温度    20 20 20 20
水容量      L 1680 2450 3500 3200
燃料消耗 柴油 Kg/h 34.7 68.6 102.7 137.7
天然气 Nm3/h 44.3 85.4 128 170.2
液化石油气 L/h 69 133.1 199.5 265.2
主汽阀口径        mm 40 50 65 65
安全阀口径 mm 40 40 40×2 40×2
进水口径    mm 25 25 40 40
排污阀口径 mm 40 40 40 40
烟囱口径 mm 250 300 300 350
总体尺寸 L mm 1830 1750 2000 2200
W mm 1780 1750 2000 2200
H mm 2650 2900 3370 3370
H1 mm 2100 2570 3030 3030
重量   T 1.8/2.2 2.4/3.8 4.9/5.6 5.7/6.5

行业应用 /industry

整体图片 /Overall picture

立式燃油(气)蒸汽锅炉



立式燃油(气)蒸汽锅炉



立式燃油(气)蒸汽锅炉

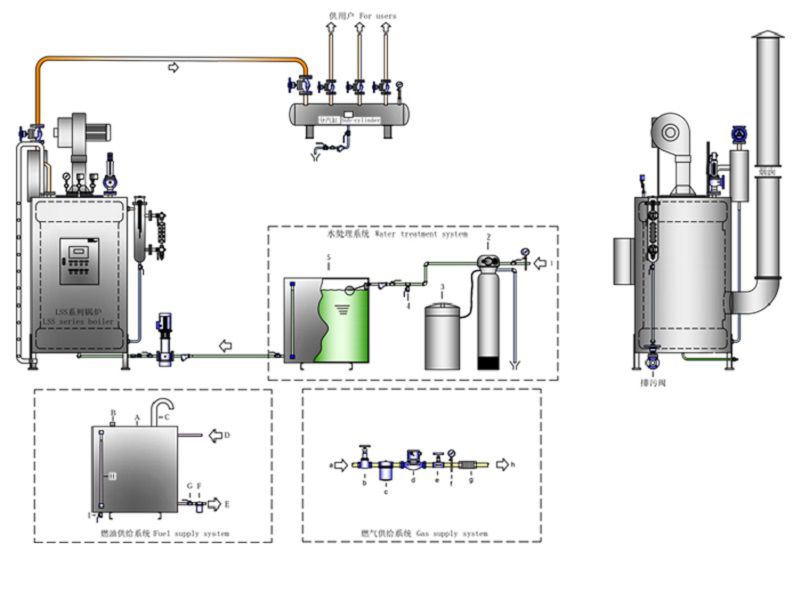

产品系统图 /System diagram

立式燃油(气)蒸汽锅炉

细节分析 /Detail analysis

立式燃油(气)蒸汽锅炉

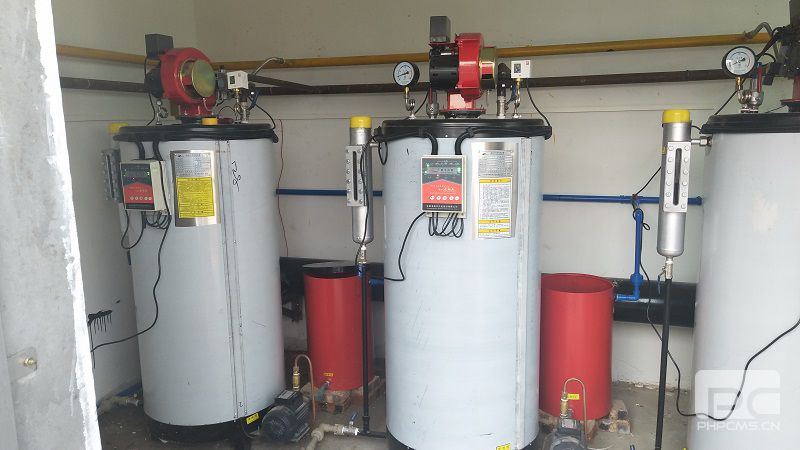

工程案例 /Engineering cases

立式燃油(气)蒸汽锅炉



立式燃油(气)蒸汽锅炉



立式燃油(气)蒸汽锅炉



立式燃油(气)蒸汽锅炉
